【第１９回】Plant3D 配管の断熱材表示方法について　～その後～

第９回でお伝えしていた配管の断熱材表示方法ですが、新たな解決方法を見つけましたのでお話ししていきます。また、それ以外にも断熱材に関するプロパティ設定を見つけましたので、そちらも合わせてご紹介します。

前回のおさらい

• 配管の断熱材の色が、緑色で透過性70％で表示される。
• 配管を流体ごとに色分けしているのに、断熱材のせいで全部緑色になってしまって残念。
• 解決策として、手動でInsulation画層の色を変更する。でもPURGEすると、やり直し。

ということでした。

新たな解決策！

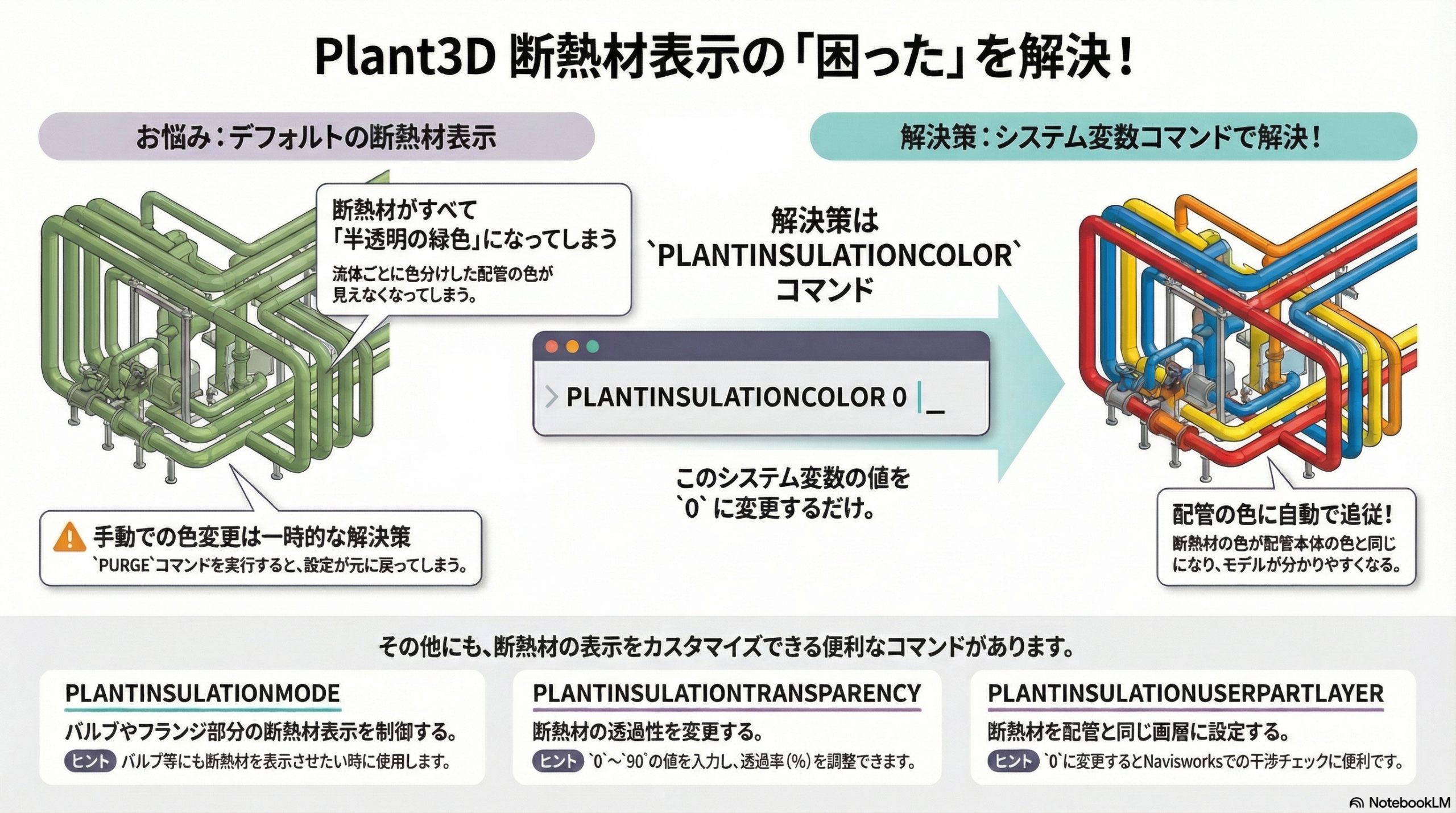

PLANTINSULATIONCOLORというシステム変数設定コマンドを実行して、値を0にします。すると、以前のように配管の色に合わせて自動で断熱材の色が変わります！！
ちなみに初期値は256になっていて、これは断熱材の画層の色に合わせるという仕様です。
任意の色にしたい場合は、1～255の値を入れると、対応した色になるようです。（例えば、全部赤色の断熱材表示にしたい！というときは、1を入れる）
しかし、これは初期値を0にしておいて欲しかった。。。オートデスクさん修正をお願いします！（笑）

その他の断熱材に関するシステム変数コマンドについて

• PLANTINSULATIONMODE
  →変数が２種類あって、変更するとバルブやフランジ部分にも断熱材が表示されます。（配管部分と同じ幅で表示されます）
• PLANTINSULATIONTRANSPARENCY
  →断熱材の透過性を変更できます。-1で断熱画層に適用され、-2で配管画層に適用され、0～90を入れるとそのパーセントで透過されます。初期値は-1になっていて、断熱画層の透過性が70に設定されています。
• PLANTINSULATIONUSERPARTLAYER
  →初期値1で、配管と断熱材が別々の画層になります。値を0に変更すると、断熱材が配管と同じ画層として表示されます。（断熱材画層が自動生成されますが、断熱材画層を非表示にしても断熱材は消えません）
  これは、Navisworksへデータ変換するときに便利ですね。Navisworksで干渉チェックをかけるときに、断熱材が別画層になっていると干渉除外項目にできずに、自分自身の断熱材が干渉エラーとして出てきてしまいます。でもこの形でデータ変換して、「同一画層上の項目」を干渉除外設定すれば、干渉エラーに出てこなくなります。
