【第８１回】Inventorのパラメータを使った2Dと3Dの自動連係設計について

今回は、AutoCAD Plant3D（以下Plant3D）とは少し話がそれてしまいますが、機械系3D-CADのInventorについてのお話になります。以前、【第５０回】の記事にコメントを付けてくださったTKさんへのコメントバックの内容になります。

この記事をご覧いただいている皆さんは、Plant3Dで機器モデルを作成しているかと思います。私もそうです。ただ、Plant3Dには弱点があります。それは、寸法チェックがやりずらい事です。

寸法チェックの方法

寸法チェックをする場合には、一般的には２つの方法があります。１つは、入力された3Dモデルの端点と端点をクリックしながら、距離測定や寸法線を出して、その数値が2Dの機器図と合っているかを確認する方法。もう１つは、機器図の2D-CADデータがある場合で、それをコピペして3Dモデルと重ねて合わせてずれがないかを確認する方法です。正直な話、どちらも時間がかかるし、人の手によるものなので、ヒューマンエラーが起こる可能性が高いです。

より効率よく、かつ、ミスを減らすにはどうしたらよいでしょうか？

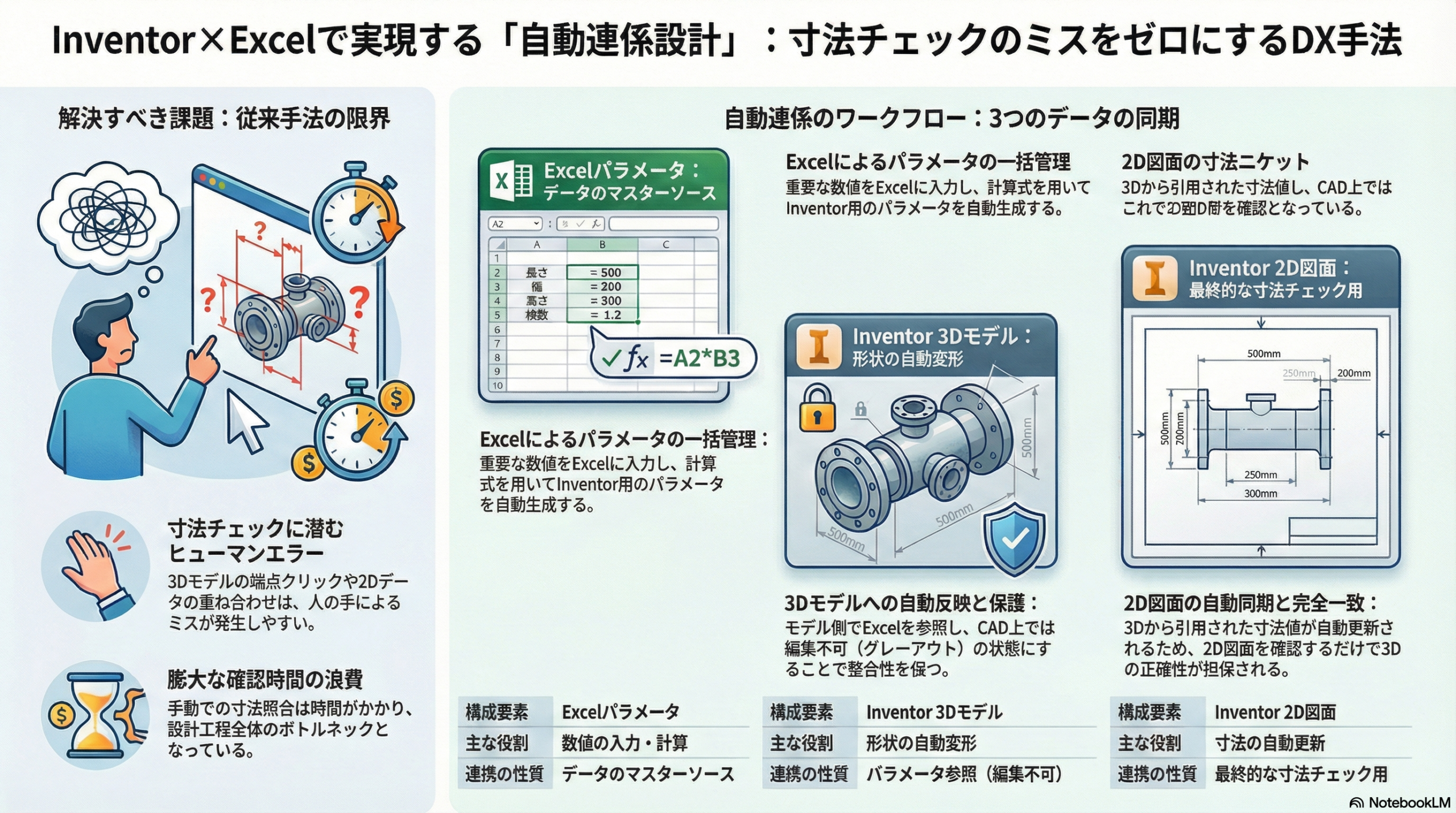

その答えが、Inventorによる2Dと3Dの自動連係設計でした。

Inventorの構成

Inventorで自動連係をさせるためには、様々な設定が必要です。具体的には、2D図面、3Dモデル、パラメータ（エクセルデータ）の３つを連携させます。

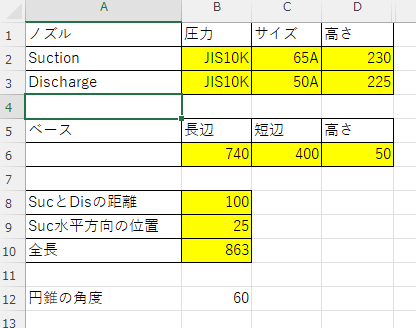

1.エクセルのパラメータ

Plant3Dで配管設計をする上で必要な重要な数値をパラメータとして設定します。
（黄色部を入力します）

2.連動させるエクセルシート

先ほどと同じエクセルデータの別シートにInventorで必要なパラメータとして設定します。
このシートは手入力しません。1のシートに入れた数値から参照したり、係数を入れたりして自動で数値が入るようになっています。

3.3Dモデル

Inventorで3Dモデル入力をします。作ったデータのパラメータと先ほどのエクセルデータのパラメータを連動させていきます。

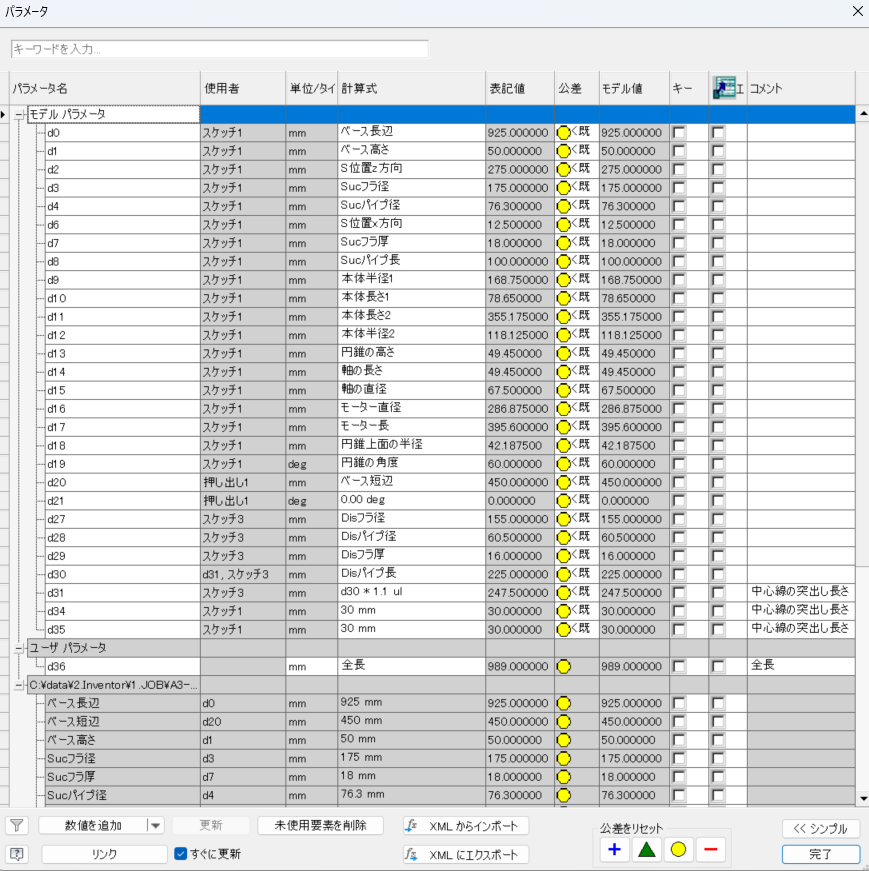

4.Inventor上の3Dモデルのパラメータ

こちらが3Dモデルで使われているパラメータです。下の方に出ているカスタムパラメータがエクセルから自動的に入ってくるパラメータです。グレーアウトしていて、Inventor上では編集できないようになっていますね。

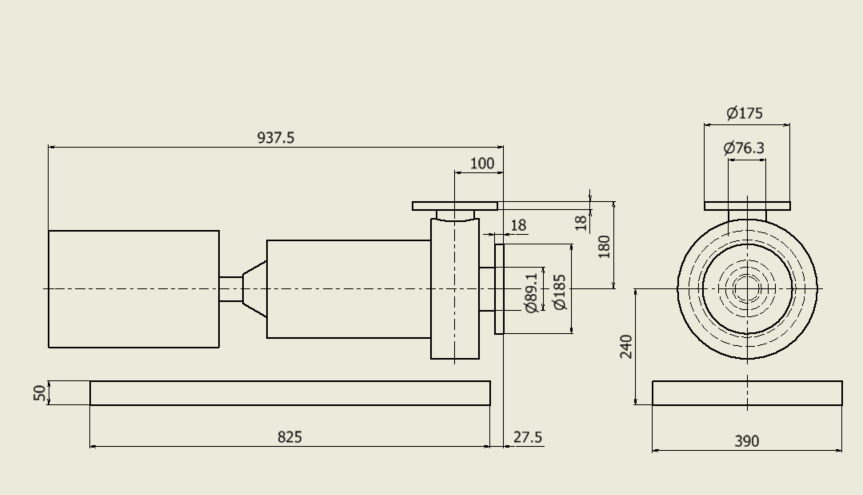

5.Inventorの２D図面

こちらがInventor上で3Dと自動連係する2D図面になります。各寸法は、3Dモデルパラメータから引用しているので、寸法値も自動的に変わります。

まとめ

以上のようにデータセットを行うことで、2D図面と3Dモデルが完全に自動同期されるため、寸法チェックは2D図面で行えばOKということになります。

さらに、エクセルデータの数値を変更するだけで、3Dモデルも2D図面も自動的に変更されます。人の手が介入する個所を減らすことで、ヒューマンエラーを限りなく0にすることができます。

いかがでしたでしょうか？これが私が考えた、効率的かつヒューマンエラーを極限まで減らす方法の現時点での答えです。
