もう限界！2D設計があなたの設計人生から奪っているもの
配管設計の現場で、こんな経験はありませんか？
- アイソメ図の作成に何時間も費やし、気が付けば残業時間が増えている。
- 図面間の整合性チェックに神経をすり減らし、「どこかミスがないか」と不安になる。
- 設計変更のたびに、平面図、立面図、アイソメ図、BOM（材料集計表）をすべて手作業で修正し、大きな手戻りが発生する。
2D-CADは長年私たちの業務を支えてくれましたが、限界です。熟練の技術者の経験と記憶に頼りきった設計プロセスは、もはや現代のQCD（品質・コスト・納期）要求に応えられません。

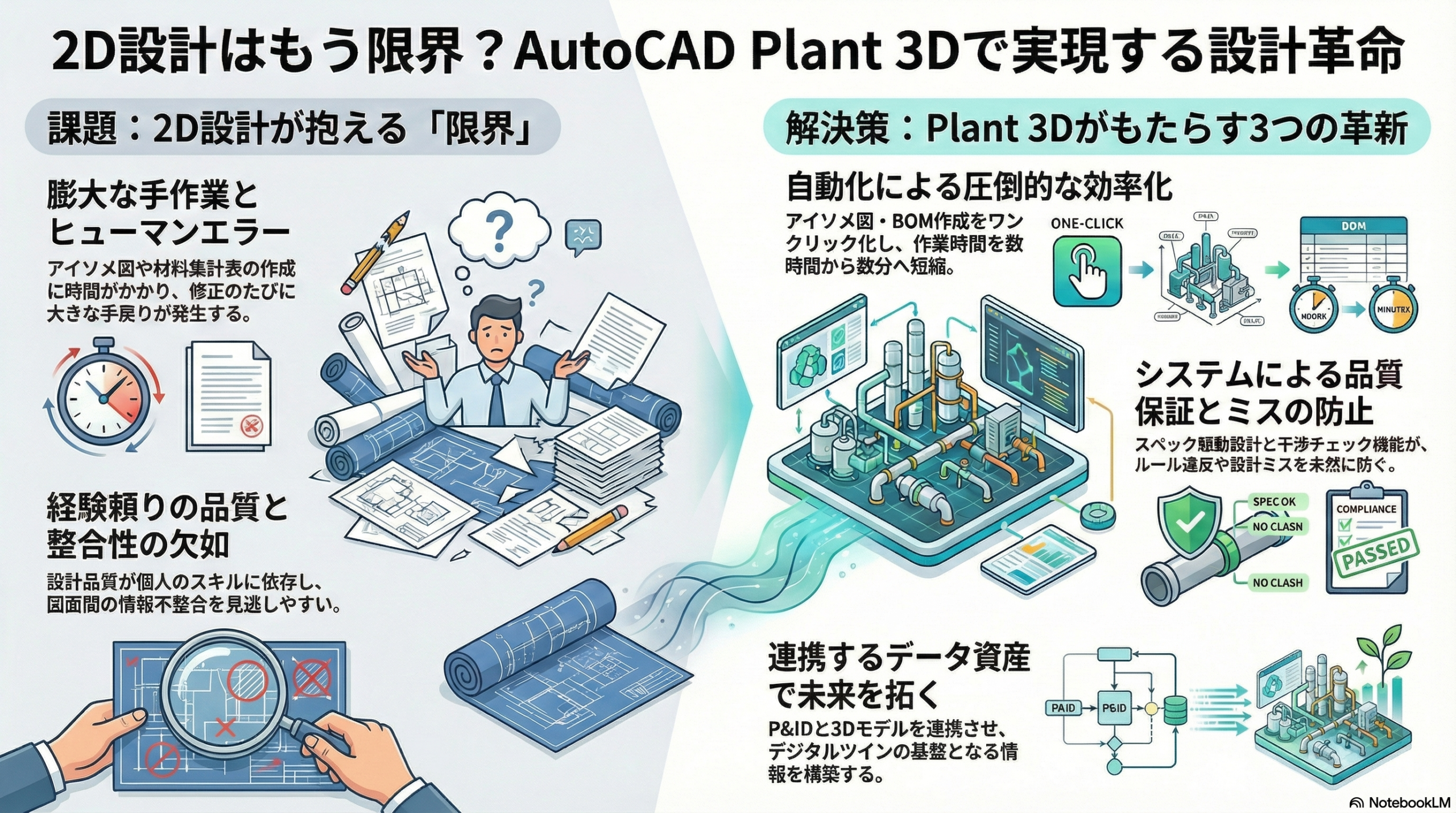

本記事では、2D設計の呪縛から解放され、あなたの設計効率と品質を劇的に変えるAutoCAD Plant3Dの導入メリットを、具体的な5つの理由に分けて解説します。
設計工数と手戻りを劇的に削減する「自動化」
Plant 3Dを導入する最大のメリットは、これまで手作業で行っていた多くの業務がシステムで自動化されることです。
アイソメ図作成がワンクリックに
2D設計で最も時間のかかる作業の一つが、配管ルートからアイソメ図（配管単線図）を作成することです。Plant3Dでは、3Dモデルの情報に基づき、配管の軸長、寸法線、溶接点、ノズル位置などを完全に含んだアイソメ図をワンクリックで自動生成できます。これにより、1本の配管あたり数時間かかっていた作業が数分に短縮されます。
BOM（材料集計表）のリアルタイム自動生成
設計した配管のバルブ、フランジ、パイプ、継手などの材料情報（BOM）も、モデルからリアルタイムで抽出されます。手動で材料を集計する必要がなくなり、ヒューマンエラーによる数量ミスや、発注後の手戻りを根絶できます。
設計品質を保証する「スペック駆動設計」
「設計ミス」の多くは、設計ルールや規格の適用ミスから発生します。Plant 3Dは、このリスクをシステム側でシャットアウトします。
ルール違反を自動で防ぐ
Plant3Dは、あらかじめ設定された配管スペック（規格、材質、圧力クラスなど）に基づいて設計が進みます。たとえば、「高圧ラインでは溶接継手のみ使用可能」というルールを設定しておけば、設計者が誤ってネジ込み継手を選択しようとすると、システムが自動的に警告を発します。
これは、設計者の経験や知識に依存せず、常に高い品質レベルの設計を保証することを意味します。特に新入社員や若手技術者の教育コストを大幅に下げ、すぐに戦力化できるのも大きな利点です。
リアルタイム「干渉チェック」
2D設計では、図面完成後に別途干渉チェックを行うのが一般的で、手戻りの原因になりがちでした。Plant3Dは3D空間で設計するため、配管同士はもちろん、機器、架台、建築物との干渉をリアルタイムで視覚的に確認できます。これにより、致命的な設計ミスを初期段階で潰すことが可能です。
情報の一元管理と整合性を担保する「インテリジェンス」
Plant3Dは単なる3Dの作図ツールではありません。すべての図面と情報がデータベースで繋がった「インテリジェント」な設計環境を提供します。
P&IDと3Dモデルの紐付け
Plant3Dでは、まずP&ID（配管計装図）で配管ラインの基本情報やタグ、機器仕様を定義します。この情報が3Dモデルに自動的に紐付けられます。
もし、P&IDで定義されたバルブが3Dモデルにまだ配置されていない場合、整合性チェック機能がそれを検知します。逆に、3Dモデルに変更を加えれば、その情報がP&IDにも反映されます。これにより、設計のどのフェーズにおいても図面間の情報不一致が発生しない仕組みを構築できます。
顧客と現場の納得度を高める「ビジュアルコミュニケーション」
2D図面では、複雑な配管の取り合いや機器配置を理解するのに、専門的な知識が必要でした。しかし、3Dモデルは誰にでも直感的に理解できます。
圧倒的な提案力の向上
顧客との打ち合わせで、高品質な3Dモデルを提示することで、設計意図を明確に伝え、信頼度と設計承認のスピードを大幅に向上できます。Plant 3Dは、営業活動における強力なプレゼンテーションツールにもなるのです。
現場とのスムーズな連携
現場の施工担当者は、複雑な配管経路を2D図面から読み解く必要がなくなります。Navisworksなどのビューアを活用すれば、現場でもタブレットで3Dモデルを確認しながら作業でき、施工ミスや問い合わせを削減できます。
設計資産を未来へ繋ぐ「DXの第一歩」
Plant3Dの導入は、一時的な効率化に留まりません。企業が目指すDX（デジタルトランスフォーメーション）の確かな第一歩となります。
データ資産としての活用
Plant3Dで作成されたモデルは、単なる「図面の代わり」ではなく、「プラントに関するすべての情報」が詰まったデジタル資産です。この資産には、配管情報だけでなく、タグ、材質、メーカー、コストなど、運用・保全に必要な情報が紐づいています。
デジタルツインへの布石
設計フェーズで生み出されたこのデータは、将来的にプラントの「デジタルツイン（仮想空間の双子）」を構築するためのコアデータとなります。運転シミュレーション、設備保全、老朽化予測など、プラントの全ライフサイクルを通して活用されるのです。
まとめ：Plant3Dへの移行は「未来への投資」です
AutoCAD Plant 3Dへの移行は、確かに初期の学習コストがかかります。しかし、それは「設計者が手作業で時間を浪費する設計」から「システムが品質を保証し、人がより高度な判断に集中する設計」へのシフトです。
Plant 3Dの導入は、単なるCADソフトの入れ替えではなく、会社の設計品質、納期遵守、競争力を根本から高める未来への投資です。
まずは小規模なプロジェクトからでも構いません。この機会に、AutoCAD Plant3Dへの第一歩を踏み出してみませんか？
次回は、初心者がPlant3Dを最速で使いこなすための具体的な初期設定とロードマップを解説します。お楽しみに！
