【第５３回】Plant3Dの「座標システム」を理解する！現場との情報共有でミスを防ぐための基礎知識

3D-CADで設計されたモデルを現場で組み立てる際、「図面通りに作ったはずなのに、なぜか合わない…」という問題は、多くの場合、座標システムの不一致や誤解から生じます。特にプラントは大規模で複雑なため、座標系の基準を統一することが、設計と施工の間の致命的なミスを防ぐための最重要課題となります。

本記事では、AutoCAD Plant3Dにおける座標系の基本概念を解説し、現場との情報共有をスムーズにするための座標設定のベストプラクティスを紹介します。

リンク

導入：座標は「設計と施工の共通言語」

Plant3Dにおける座標（X, Y, Z）は、単なる位置情報ではなく、設計、施工、現場管理のすべての関係者が参照する「共通の言語」です。この言語を誤解すると、数mmのズレが数mの手戻りに繋がります。

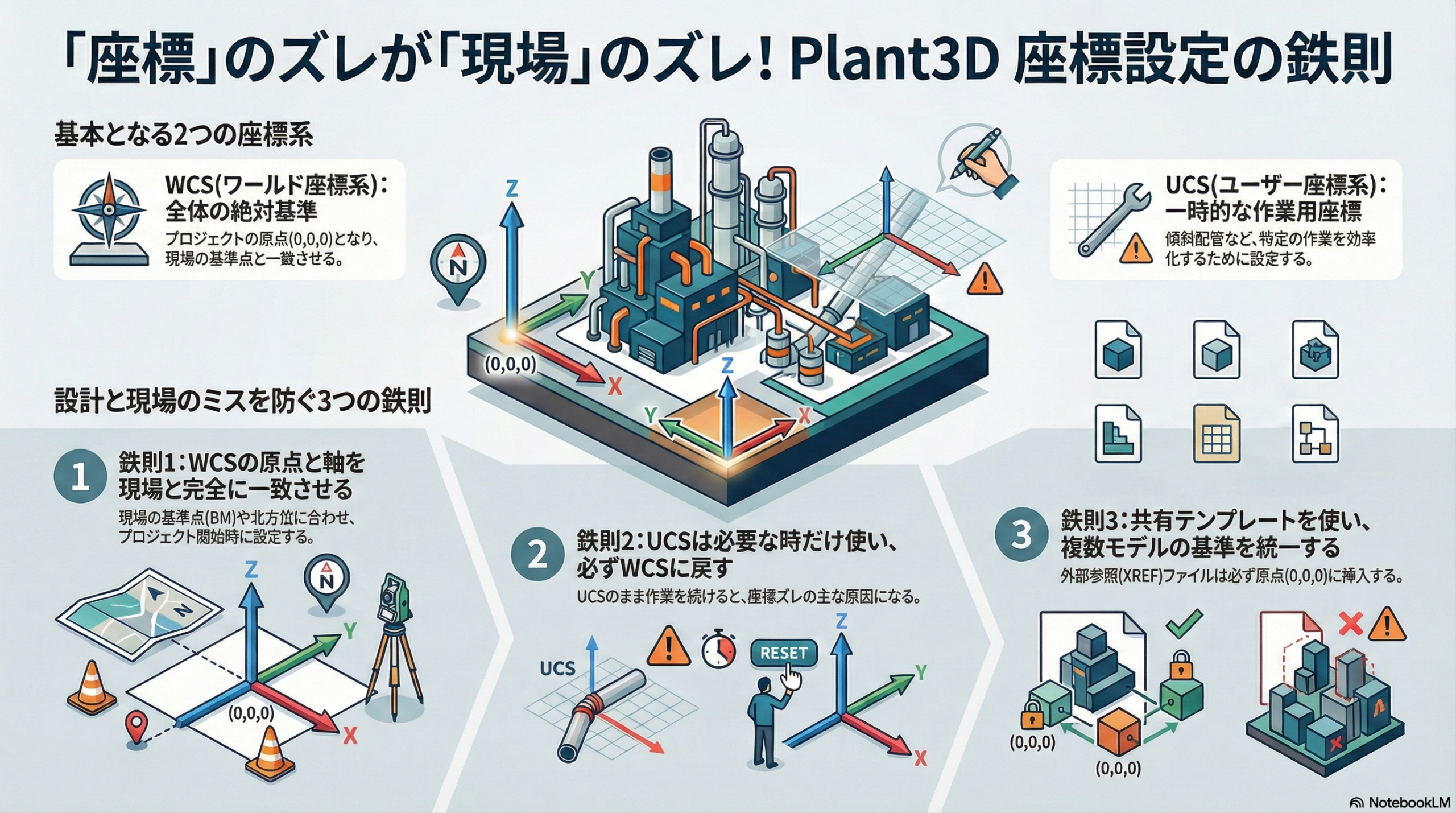

Plant3Dが持つ主要な座標系を理解しましょう。

WCS（ワールド座標系）：CAD空間の絶対的な基準となる座標系です。通常、X軸は東西、Y軸は南北、Z軸は標高（高さ）に設定されます。Plant3Dの原点(0, 0, 0)が、プラント全体の絶対基準点となります。
UCS（ユーザー座標系）：設計作業を効率化するために一時的に設定する座標系です。例えば、斜めに傾いた配管や構造物を設計する際、その面に合わせたUCSを設定します。

設計と現場の座標を一致させることが、ミスを防ぐ鍵です。

原点の統一：Plant3DのWCS原点(0, 0, 0)を、現場の絶対的な基準点（ベンチマーク、BM）と一致させます。これは、設計プロジェクトの初期段階で必ず行うべき設定です。
軸方向の確認：北方向、プラントの基準線にWCSの軸方向（X, Y）を正確に合わせます。図面のタイトルブロックなどに、この軸方向の定義を明記します。
標高基準の統一：Z軸のZ=0が、現場のGL（グランドレベル）、FL（フロアレベル）などのどれに対応するのかを明確にします。

UCSは便利ですが、使いすぎると混乱の元になります。私は基本的には使いません。

必要な時だけ使用：傾斜配管や、WCSと角度を持つ構造物のモデリングなど、WCSでは作業効率が悪い場合のみUCSを使用します。
WCSへの迅速な復帰：UCSでの作業が完了したら、必ず「WCSに戻す」操作を行います。UCSを設定したまま他の作業を行うと、座標のズレが生じやすくなります。
図面出力時の注意：最終的なアイソメ図や平面図の寸法線や標高は、必ずWCSに基づいた値であることを確認します。

大規模プロジェクトでは、Plant3Dの複数のDWGファイルや、外部参照（XREF）で他の構造物モデルなどを統合します。

共通のテンプレート：プロジェクト内のすべての設計者が、WCS設定済みの共通のテンプレート（DWGファイル）を使用することを徹底します。
XREFの挿入点：外部参照ファイルを挿入する際は、挿入点をWCSの原点(0, 0, 0)に設定することを義務付けます。
点群データとの連携：現地計測した点群データをPlant3Dに取り込む際、点群の座標系とWCSを一致させるためのレジストレーション（位置合わせ）作業を正確に行います。
