【第５６回】【DX入門】設計部門が取り組むべき「データ駆動型設計」とは？

DX（デジタルトランスフォーメーション）という言葉が叫ばれる中、設計部門は何をすべきでしょうか？それは、「図面を描くこと」から「データを作り、活用すること」への思考転換です。この新しいアプローチこそが「データ駆動型設計（Data-Driven Design）」です。

AutoCAD Plant3Dのインテリジェントな機能は、このデータ駆動型設計を実現するための最適なプラットフォームです。本記事では、設計部門のDXを成功させるための基本概念と具体的な取り組みを解説します。

導入：設計における「図面」と「データ」の違い

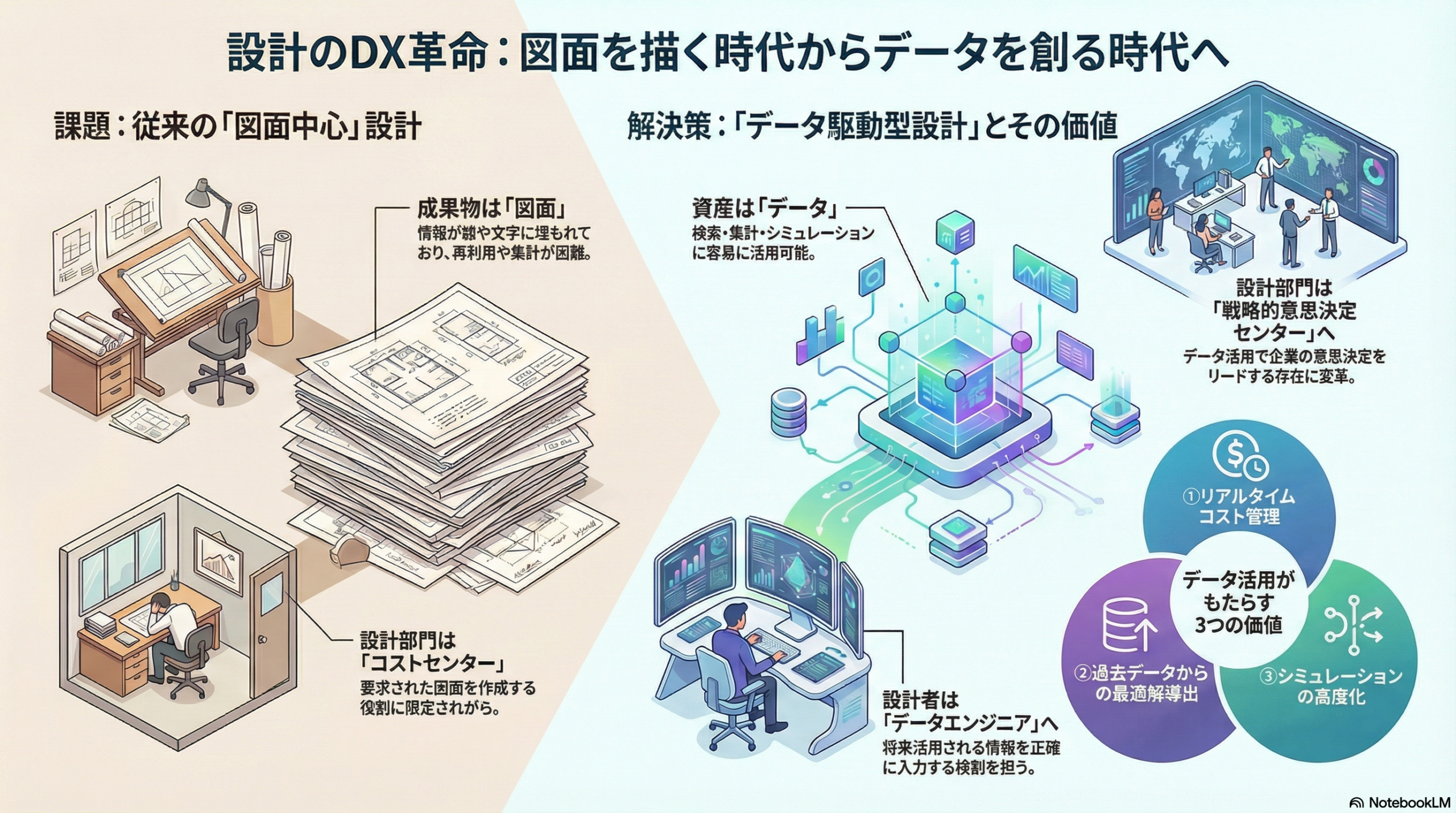

• 図面中心の設計：最終成果物。情報は線や文字に埋もれており、再利用や集計が困難。
• データ駆動型設計：中間生成物としてのデータが主役。属性情報として定義され、検索、集計、シミュレーションなどに容易に活用が可能。

データ駆動型設計とは、設計プロセス全体を「情報の流れ」として捉え、データ活用を最優先に考えることです。

データ駆動型設計の基本概念

Plant3Dのインテリジェンス機能は、まさにデータ駆動型設計の中核です。

1. 形状（ジオメトリ）と情報の分離：配管や機器の3D形状と、それに紐づく属性情報（タグ、材質、スペックなど）をデータベースで別々に管理します。
2. 情報の標準化：すべてのプロジェクト、すべての設計者が、統一されたルール（スペック、命名規則）に基づいて情報を入力することを徹底します。
3. 情報の可視化：3Dモデルは、情報の入れ物であり、情報の可視化ツールであると捉えます。

設計部門が取り組むべき「データの標準化」

データ駆動型設計を成功させる鍵は、「データの品質」です。

1. タグ付けルールの統一：P&IDで定義するライン番号や機器タグの命名規則を全社で統一。これがデータの検索キーとなります。
2. スペックとカタログの整備：使用する部品、材質、規格をSpec Editorで定義し、全社共通の最新スペックとして管理します。
3. カスタム属性の定義：コスト情報や保全情報など、企業固有の管理に必要な属性をPlant3Dのデータ構造に追加します。

データ活用の具体的な事例

データ駆動型設計に移行することで、設計者は以下のような新しい価値を生み出せます。

• リアルタイムコスト管理：設計中の3DモデルからBOMと単価データを自動で連携し、設計変更がコストに与える影響をリアルタイムで把握。
• 過去データからの最適解導出：過去の設計データ（スペック、BOM）を分析し、類似プロジェクトの最適な設計パターンを抽出。
• シミュレーションの高度化：流体解析（CFD）や構造解析に必要な材質、圧力、温度といった入力データを、3Dモデルから自動で抽出・提供。

設計者のマインドセット変革

データ駆動型設計は、技術だけでなく、設計者の意識改革が不可欠です。

• 「私はモデラーではない、データエンジニアである」：単に配管を描くのではなく、「将来活用される情報」を正確に入力する役割を自覚します。
• 下流工程への意識：自分が入力したデータが、発注、施工、保全といった下流工程でどのように活用されるかを意識し、そのニーズに合ったデータ品質を目指します。

まとめ：データ駆動型設計は「設計の未来を戦略的に決める力」

データ駆動型設計は、設計部門を「コストセンター」から「戦略的な意思決定センター」へと変革させます。Plant3Dを最大限に活用し、設計データを企業の最も価値ある資産として育て上げましょう。
