【第４９回】P&IDと3Dモデルの紐付けをマスター！Plant 3Dで実現する「インテリジェントな設計」

プラント設計において、P&ID（配管計装図）は設計の思想であり、3Dモデルは設計の具現化です。しかし、この二つが独立して作成・管理されていると、設計変更の際に図面間の不整合が発生し、それが致命的な手戻りやミスの原因となります。

AutoCAD Plant3Dの真価は、このP&IDと3Dモデルを「紐付け」、データベースで一元管理する「インテリジェントな設計」にあります。本記事では、この紐付けのメカニズムと、設計品質を劇的に高める活用術を徹底解説します。

リンク

導入：単なる作図から「情報管理」への進化

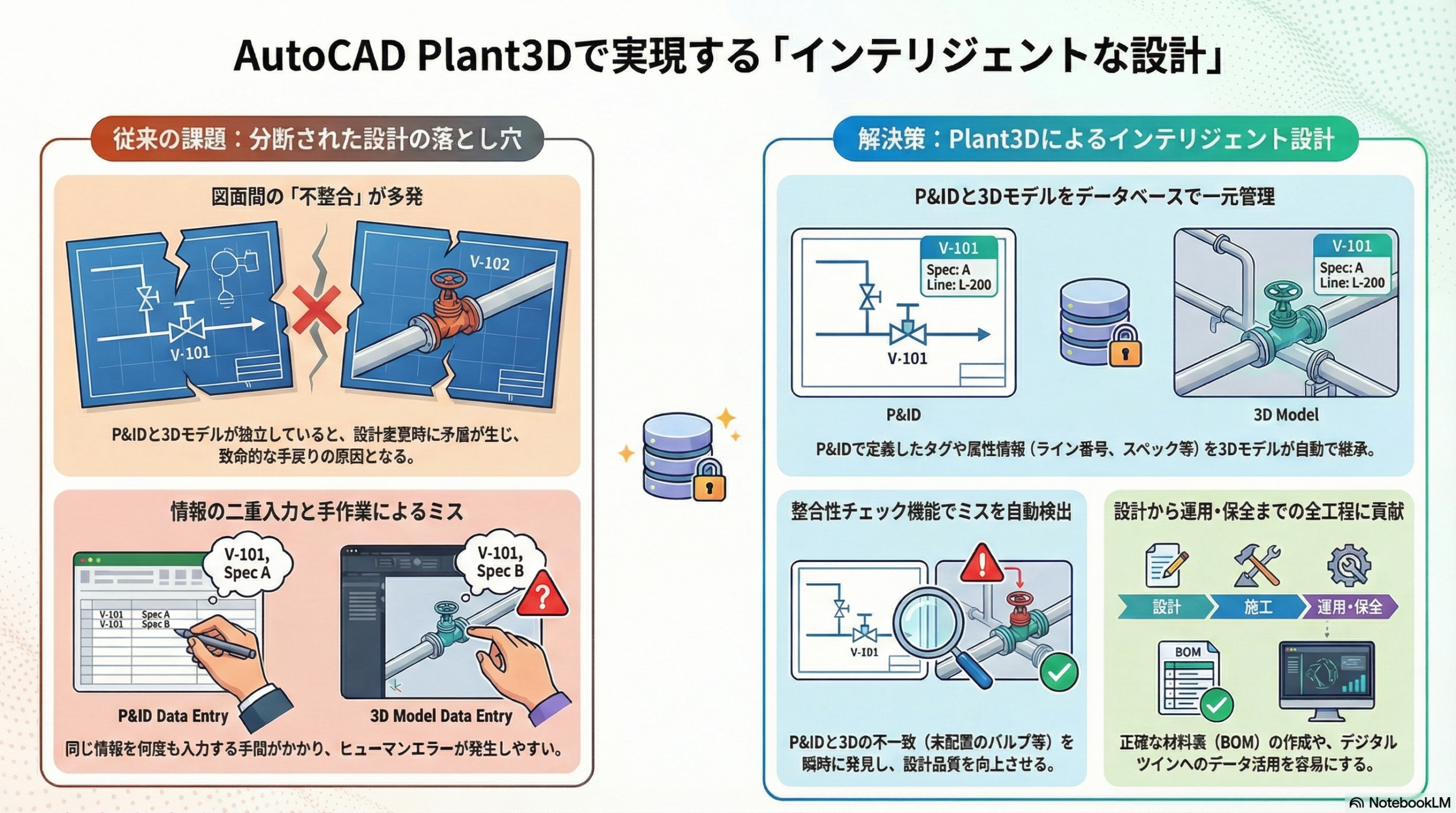

インテリジェント設計とは、「P&IDで定義した情報（タグ、ライン番号、スペック）を、3Dモデルが自動的に継承・参照する仕組み」です。これにより、設計者は情報を二重で入力する手間から解放され、常に最新かつ整合性の取れた状態で設計を進められます。

紐付けの鍵は、P&ID上で定義される「タグ（Tag）」と「属性（Property）」情報です。

タグ情報の継承：P&ID上でラインに「ライン番号」、機器に「タグ番号」を付与します。このタグが、3Dモデル作成時の検索キーとなります。
データ属性の一貫性：P&IDで材質、流体、温度といった属性を入力すると、3Dモデル上で同じタグの配管や機器を配置する際、その情報が自動で反映されます。
データベースの活用：Plant3Dは、P&IDと3Dモデルの情報を共通のデータベース（SQLiteなど）で管理しているため、図面ファイルが異なっても情報が一元化されています。

紐付けられているからこそ使えるのが、Plant3Dの「P&IDと3Dモデルの比較（Audit）」機能です。

不一致の自動検出：システムがP&IDのデータベースと3Dモデルのデータベースを比較し、P&IDにはあるが3Dに存在しない要素（未配置のバルブなど）や、属性値が異なる要素を瞬時にリストアップします。
視覚的なレポート：不一致箇所はハイライト表示されるため、設計者はどこを修正すべきか一目瞭然です。
設計変更の追跡：P&IDに変更があった際、3Dモデルにそれが反映されているかを即座にチェックでき、設計変更時の手戻りを防ぎます。

Plant3Dの最も効率的な設計ワークフローは、P&IDから始まります。

ライン番号の選択：3Dモデリングを開始する際、P&IDで定義されたライン番号をリストから選択します。
自動スペック適用：選択したライン番号に紐づいたスペックが自動で適用され、設計者はルールに沿った配管しか描けなくなります。
バルブの配置：P&IDで配置済みのバルブを「配置待ちリスト」から選択し、3Dルート上の適切な位置にドラッグ＆ドロップで配置します。これにより、バルブのタグ情報が自動で3Dモデルに引き継がれます。

このインテリジェンスは、設計段階で終わらず、プラントのライフサイクル全体に影響します。

BOMの正確性：BOM（材料表）は、P&IDで定義された属性情報も含むため、より正確で詳細な発注データとなります。
運用・保全へのデータ引き渡し：タグ情報が付与された3Dモデルは、保全管理システム（CMMS）やデジタルツインの情報源として活用され、現場での保全作業や故障診断の効率化に貢献します。
