【第４１回】Plant3Dの始め方 「プロジェクトデータの作成」について

今回は、第６回「Plant3Dの始め方」に出てくるStep5「プロジェクトデータの作成」について詳しく解説していきます。Autodesk公式のマニュアルと一緒に見ながら進めていただければ、より理解度が深まると思います。

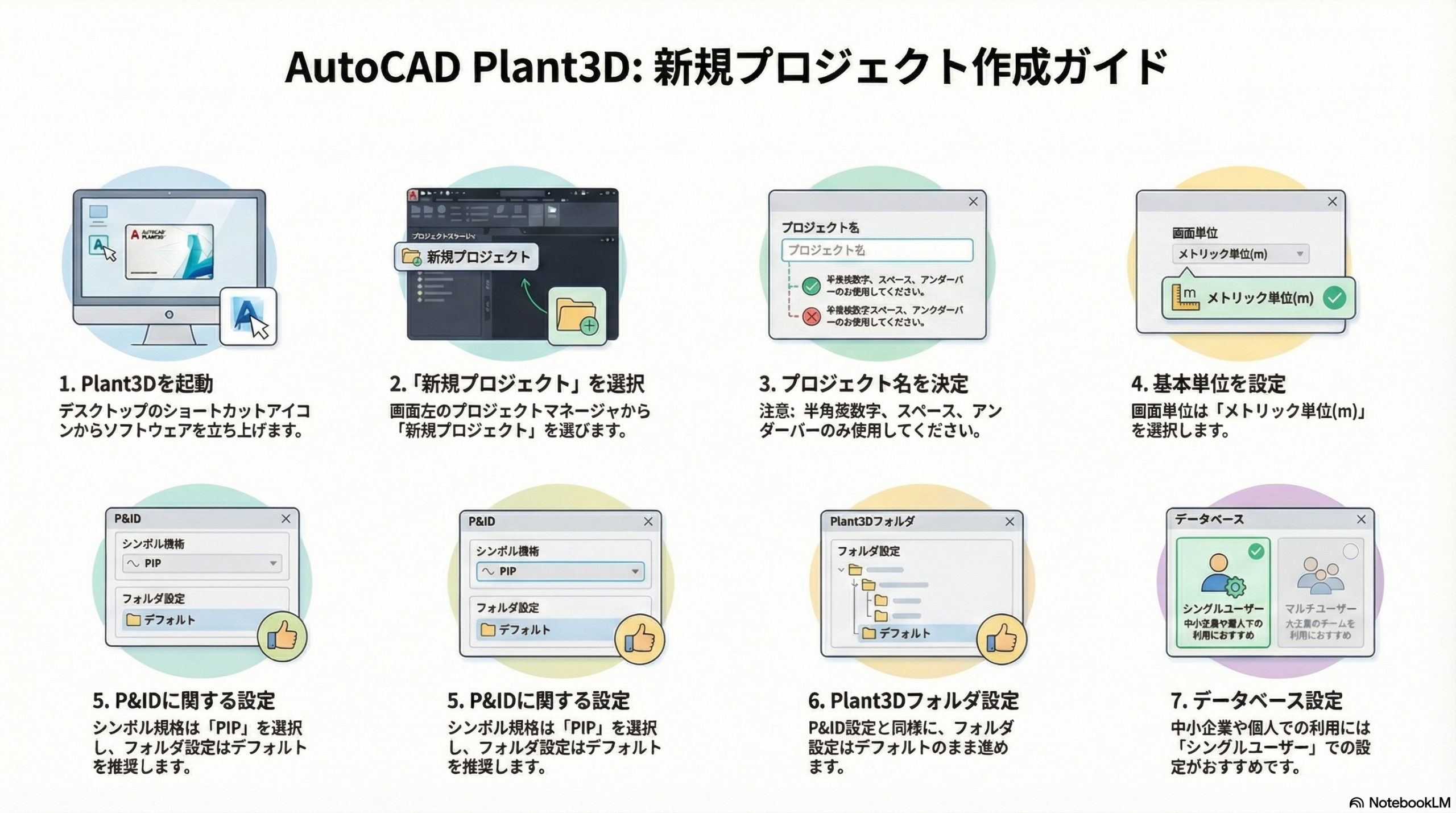

AutoCAD Plant3Dを立ち上げる

Autodesk Accountを作成後、マイページへ入り、AutoCAD Plant3Dをダウンロード、インストールしてください。デスクトップに表示されるショートカットアイコンよりAutoCAD Plant3D（以下Plant3D）を立ち上げてください。

プロジェクトマネージャから「新規プロジェクト」を選択する

Plant3Dが立ち上がると画面左にプロジェクトマネージャというメニューが表示されていると思います。「現在のプロジェクト」の下をクリックして、リストが出てくるのでその中から「新規プロジェクト」を選択します。

プロジェクト名を決める

プロジェクトセットアップウィザードが表示されるので、プロジェクト名を入力します。プロジェクト名は半角の英数字、スペース、アンダーバーのみ使用してください。日本語だと不具合が発生する事があります。

既存のプロジェクトをコピーして開始する場合は、左下の「既存のプロジェクトから設定をコピー」にチェックをいれて、既存のプロジェクト内にあるProject.xmlファイルを選択して下さい。

基本単位を設定する

図面単位はメトリック単位（m）を選択して次へ進みます。

P&IDに関する設定を行う

フォルダ設定については、デフォルトで表示されるままにしておくと、ルールが統一化されてよいと思います。シンボル企画はPIPを選択しましょう。

Plant3Dフォルダ設定を行う

先ほども言いましたが、フォルダ設定についてはデフォルトのままにするというルールにするとよいと思います。

データベース設定を行う

シングルユーザーかマルチユーザーを選択します。シングルユーザーの場合は、1人が作業している場合に、他の人が作業できない状態になります。

マルチユーザーが推奨になっていますが、その場合は、SQLサーバー等が必要になります。

別の方法として、ACC（Autodesk Construction Cloud）の上位版であるBIM Collaborate Proのライセンスを人数分用意することでクラウド上でデータ共有が可能です。

わたしとしては、シングルユーザーで進めることをおすすめします。そもそもPlant3Dは、中小企業向けのソフトなので、1人～３人程度で使用することがほとんどだと思います。その場合は、この後出てくるデータ自体を分割することで対応可能です。

まとめ

いかがでしたでしょうか。ここまで進めていただくことで、無事プロジェクトデータの作成ができたと思います。次回は、実際に3Dモデルを入力するデータの作成方法を解説したいと思います。
