【第４２回】Plant3Dの始め方　「架構モデルの作成」について

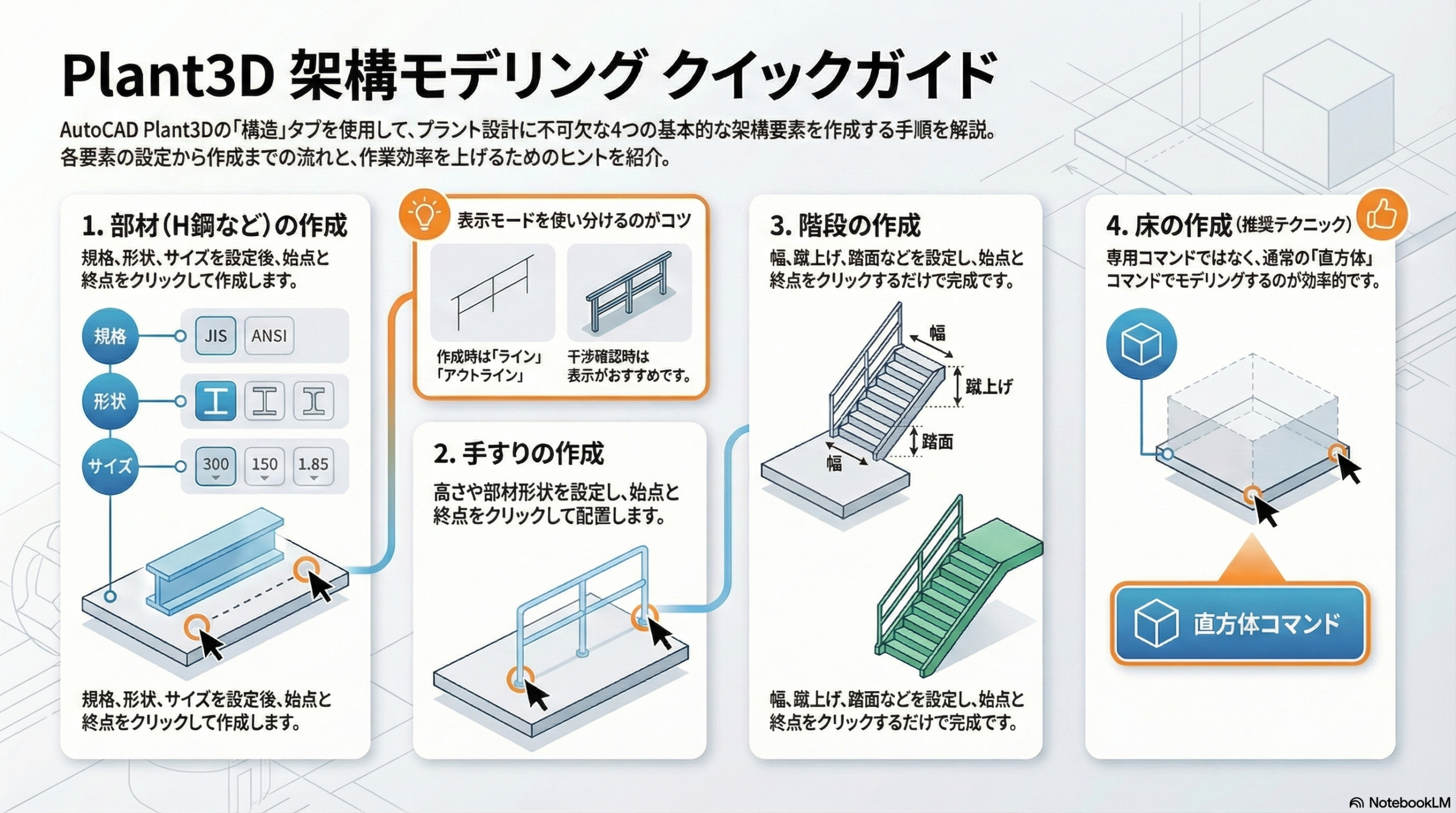

今回も前回に引き続き、第６回「Plant3Dの始め方」に出てくるStep6「架構モデルの作成」について詳しく解説していきます。AutoCAD Plant3D（以下Plant3D）の上部メニュー「構造」タブ内のパーツというところにあるアイコンを押すことで鉄骨や階段、手すりなどを作成することができます。

部材の入力方法

1. 「構造」タブの「パーツ」内の「設定」を押して、部材設定を選択。
2. 部材設定ダイアログボックスが表示されるので、左上の規格をDINに選択。
   （JISカタログを作成した人は、それを選択してください）
3. 左で形状を選択。（例えば、H鋼やL鋼など）
4. 中央でサイズを選択。（例えば、H200x100やL65x6など）
5. 右で基点位置を設定。
6. 「パーツ」内の部材を選択すると、LINEコマンドと同様の感じで始点をクリック、終点をクリックすることで、部材が作成されます。
7. 画面上の表示方法は４種類あります。先ほどの１でやった「設定」の上にあるボタンを押すとライン、シンボル、アウトライン、シェイプがあります。私のおすすめは、ラインとアウトラインを適宜切り替えながら使用することです。

架構を作成・修正する時は、ラインモデル表示が端点などの選択がやり易く、配管など他のモデルとの干渉を見る時は、アウトラインモデル表示が見やすいからです。シェイプモデル表示はPCが重たくなることがあるので使用していません。

手すりの入力方法

1. 部材のときと同様に「設定」を押して、手すり設定を選択。
2. 手すりの高さと中間レールの高さ、キックプレートの高さを設定する。
3. 手すりとキックプレートの形状を選択する。
4. 「パーツ」内の「手すり」を押して、LINEコマンドと同様の感じで始点をクリック、終点をクリックすることで、手すりが作成されます。

画面の表示方法は先ほどの部材と同様です。
※今後、紹介する「オルソ図の作成」時に自動生成される範囲ボックスがおかしいときは、手すり形状を見直すことで改善することがあります。（実体験）

階段の入力方法

• 先ほどと同様「設定」を押して、階段設定を選択。
• 階段の幅と蹴上げ（けあげ）を設定。
• 右の形式から踏面（ふみづら）とササラ桁を設定。
• 「パーツ」内の「階段」を押して、LINEコマンドと同様の感じで階段の始点をクリック、終点をクリックすることで、階段が作成されます。

床の入力方法

専用のコマンドがありますが、私は普通の直方体をモデリングして作成しています。理由としては、先ほどのラインモデル表示とアウトラインモデル表示では、専用コマンドの床と3Dソリッドの床では表現の違いがないからです。（専用コマンドの床は、シェイプ表示をするとグレーチングなどがちゃんと表示されます。）あとは、プロパティ情報も違いますが、プラントエンジニアリングの配管設計においては、必要ないと考えているからです。

まとめ

いかがでしたでしょうか。本ページを進めていただくことで、機器架台や建屋架構、配管ラックなどの作成ができるようになったと思います。さらに詳しく部材の入力方法を確認したい場合は、【第１０回】Plant3Dで鋼材モデリングする方法でも解説しておりますので、そちらも合わせて読んでいただければ、より理解が深まると思います。次回は、機器モデル入力についてお話ししようと思います。
