【第8回】AutoCAD Plant3Dの配管スペックについて

前回は、AutoCAD Plant3D（以下Plant3D）のカタログについてお話ししました。今回はスペックについてです。配管部品のカタログを作成したら、それを配管スペックに登録します。そのためには、配管設計者として配管仕様書を作成できないとPlant3D上での作成もできないと思います。ここでいつもの質問です（笑）

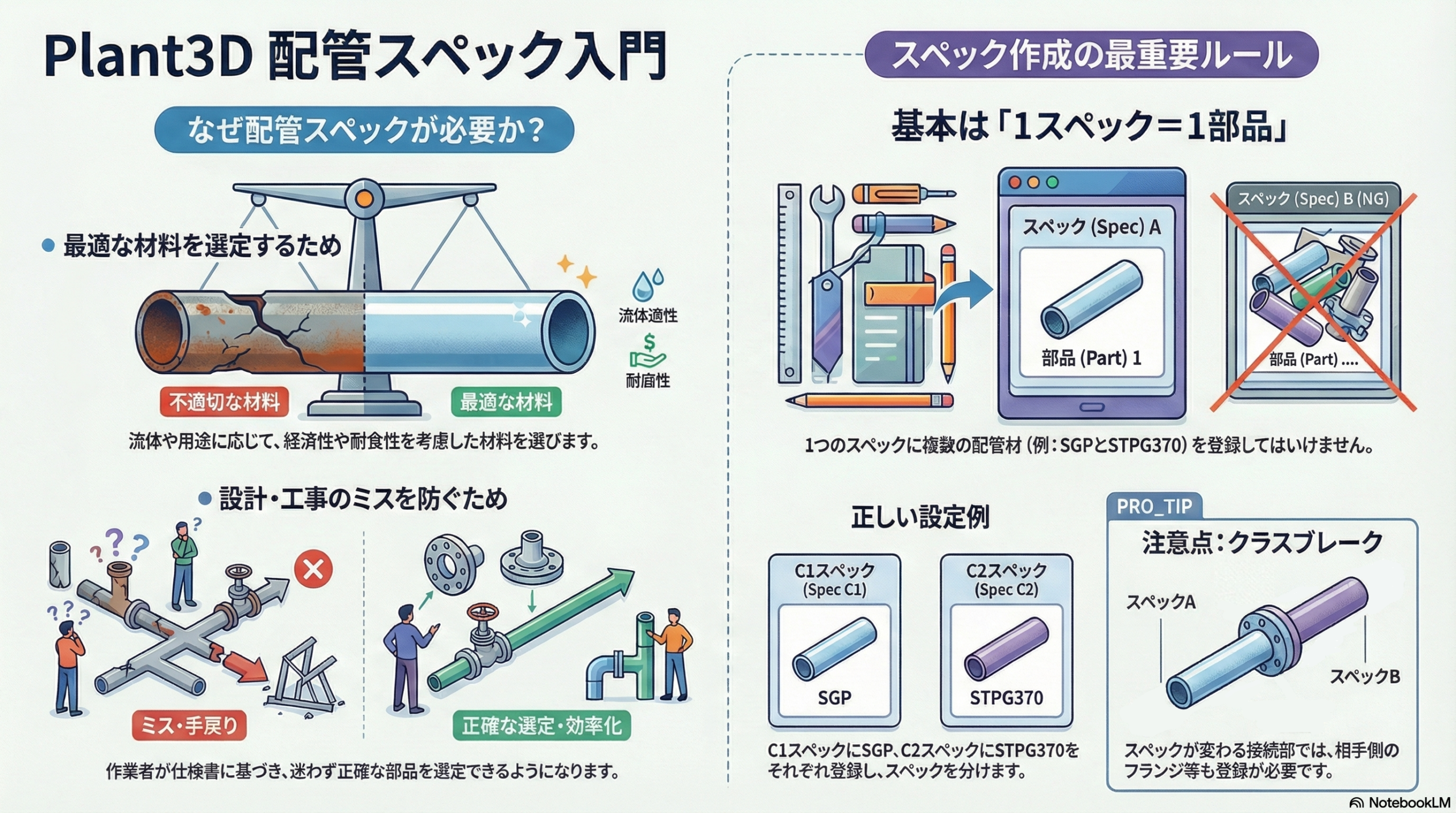

配管仕様書（配管スペック）とは何のために作るのか？

私は、主に下記の理由だと思っています。

1. 流体（サービス）によって最適（経済的要素も含む）な材料を選定するため。
2. CADオペレーターや工事職人が間違えずに仕事をできるようにするため。

１．は、工業用水は多少さびが発生しても製造に影響がないので、安価なSGP管を選定する、とか酸性の強い液体の場合はライニング管を選定する、とか重要なプロセス配管の場合は耐食・腐食性を考慮してSUS304管を選定する、といった感じです。
２．は、配管仕様書にC1というスペックが記載されていて、そこにはSGP管と書かれているので3D-CAD上でSGP管を選定する、といった感じです。

なので、１つのスペックに1つの部品を登録するようにして下さい。例えば、C1というスペックに配管材を登録する時に、SGPとSTPG370の２つを登録してはいけません。その場合は、C2というスペックを作成して、C1にはSGPを、C2にはSTPG370をそれぞれ登録して、2つのスペックを作成します。
この1対1の関係性を作る事が配管スペックを作成する上で、重要なことになります。ですが、Plant3Dで配管スペックを登録する時は、配管のクラスブレークについて考えておかなければいけません。クラスブレークとは、１つの繋がっている配管が途中でスペックが変わることを言います。基本的には、フランジの前後でクラスブレークをするので、フランジ・ガスケット・ボルトナットについては、相手先の配管スペックで使われるフランジ・ガスケット・ボルトナットも自分側の配管スペックに登録しておいてください。

今回は以上になります。
