【第１８回】Inventorで作成したモデルをPlant3Dへインポートする方法

前回（第１７回）では、Inventorに関するお話をしました。今回は、実際にInventorでモデルを作成したあと、AutoCAD Plant3D（以下Plant3D）へどのようにインポートするのかをお伝えします。

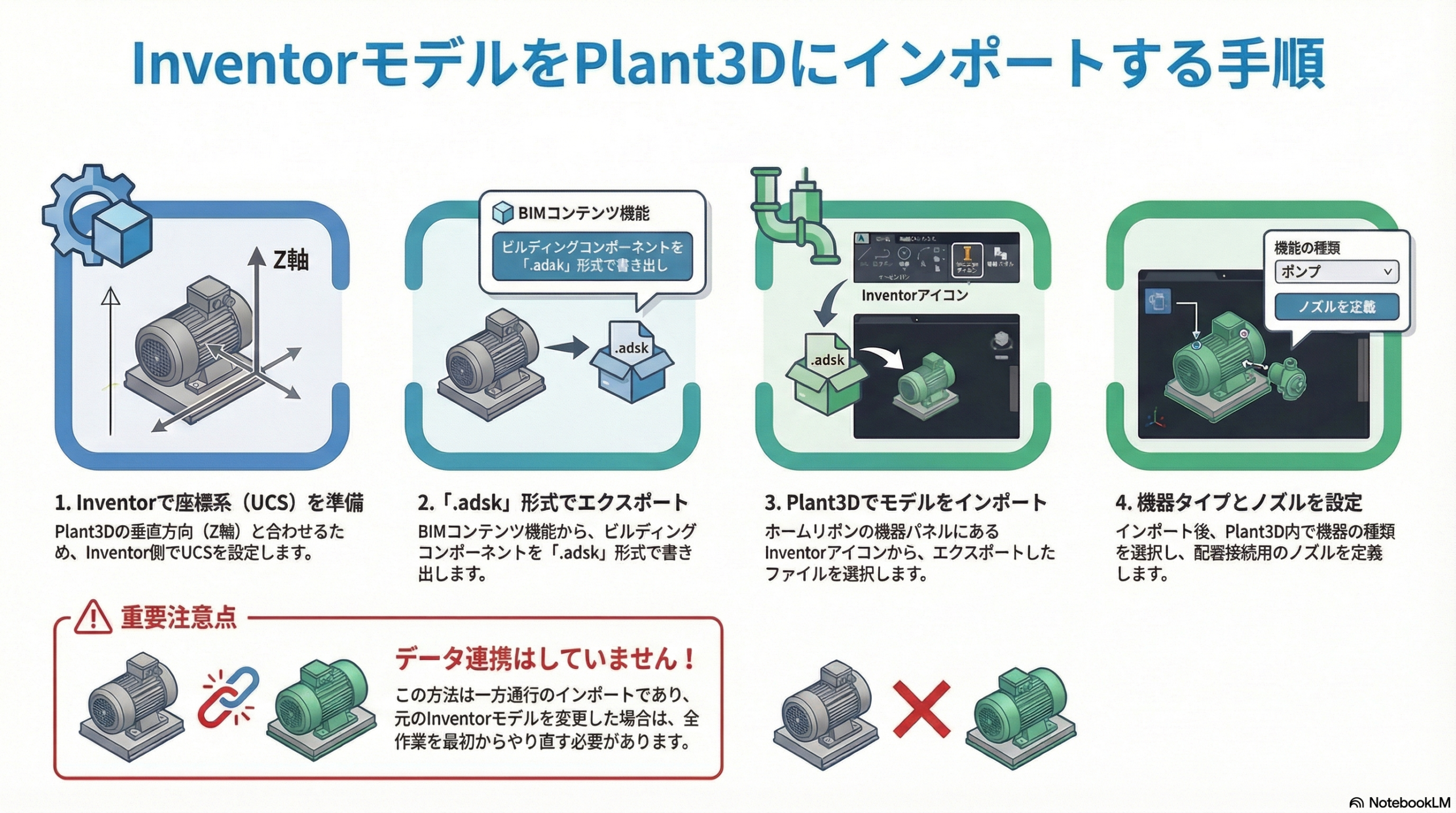

1. Inventorでモデルを開く。
2. 環境リボンのBIMコンテンツを選択する。
3. UCSボタンを押して、UCSを設定する。（Inventorは標準の場合、垂直方向がYで、Plant3Dは標準の場合、垂直方向がZのため、UCSで垂直方向をZにしましょう）
4. ビルディングコンポーネント作成を押して、挿入点を先ほど作成したUCSに設定する。
5. ビルディングコンポーネントをエクスポートを押して.adsk形式でモデルをエクスポートする。（簡略化をお勧めされた場合は、いいえを押してください）

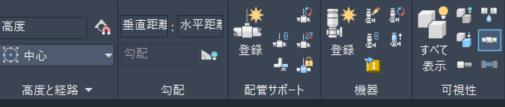

6. Plant3Dを立ち上げて、ホームリボンの機器でInventorマークのアイコンを押す。

これでモデルをインポートできます。その後、Plant3D内で、機器タイプの選択と、各ノズル設定をしてください。

ただし、問題点もあります。Inventorからエクスポート→Plant3Dへインポートという作業になりますのでデータ連携はしていません。つまり、機器モデルが変更になったら、上記の作業を全て１からやり直すことになります。特にノズルの設定などは、数が多い場合はとても手間です。もう少しシームレスな連携になるようにソフトがアップデートされる事を期待しています。
