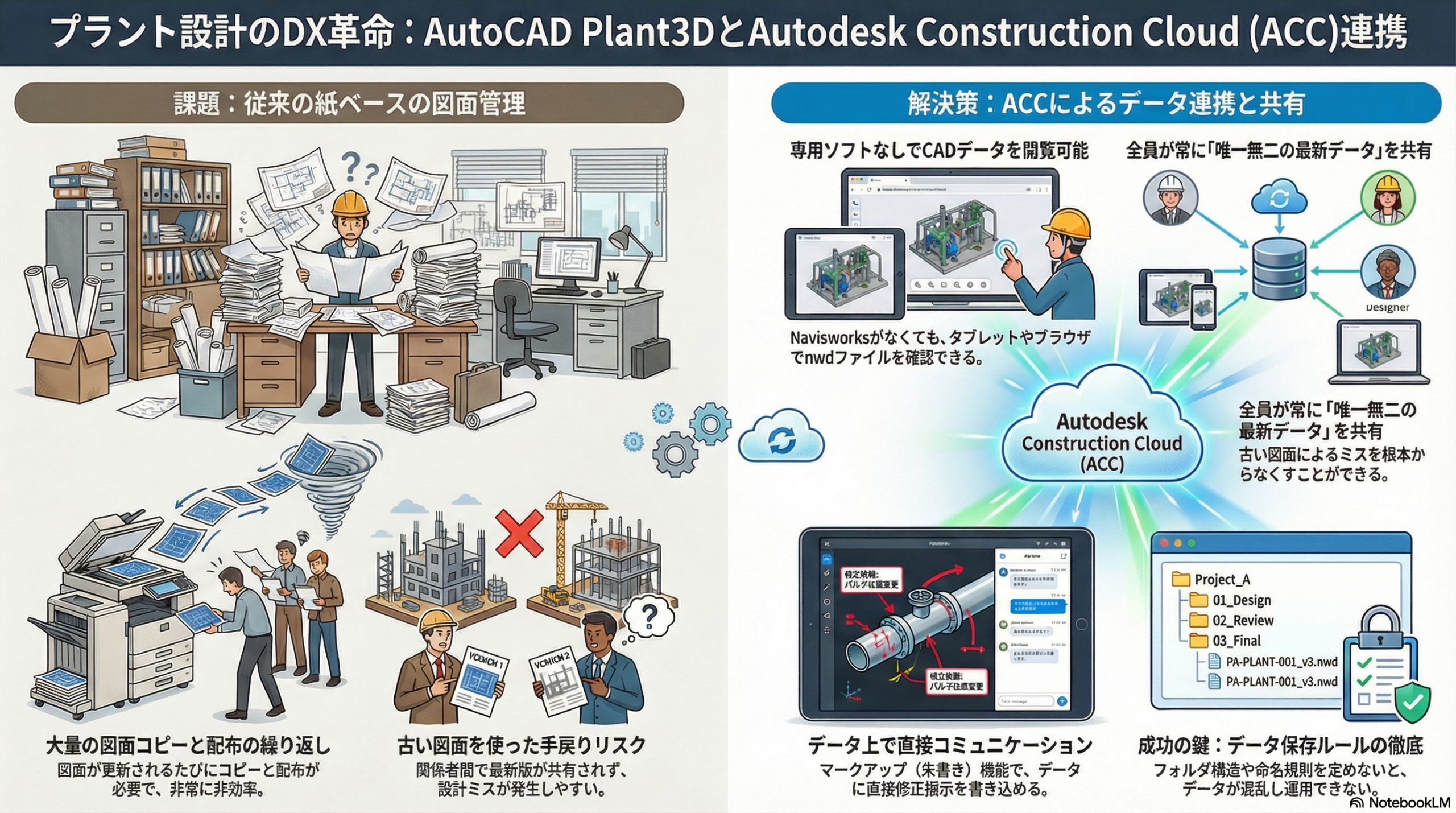

今回は、AutoCAD Plant3D（以下Plant3D）とAutodesk Construction Cloud（以下ACC）との連携についてお話ししたいと思います。まずは、ACCについて説明します。オートデスク社が提供しているクラウドサーバーベースのドキュメント管理システムになります。
プラントエンジニアリング業務は、それぞれの専門分野に合わせて大量の図面が存在します。また、その大量の図面が頻繁に更新されます。
従来は、それらを紙で保管して、必要な図面をコピーして関係者へ配布していました。当然、図面が更新されるたびに、またコピーして配布して。。を永遠に繰り返していました。非効率な作業ですね。
2020年頃からこの業界にもクラウドサーバーの利用が広まり始めました。低価格化とコロナが主な要因だと思います。私もそのタイミングで社内サーバーからクラウドサーバーへの切り替えを推進したひとりです。クラウドサーバーと一言にいっても様々な種類のサービスがあります。
いわゆる一般的なクラウドサービス（GoogleDrive、OneDrive、BOXなど）から始まり、業務に特化したクラウドサービス（ANDPAD、eYACHO、SPIDERPLUS）まで無数にある中から私が選んだものは、オートデスク社のACCでした。（ちなみに以前は、BIM360という名称だった）
ACCの特徴
- 容量は無制限（今のところ）
- CADデータの閲覧が可能（dwg,rvt,nwdなどオートデスク製品のCADデータ）
- データに朱書きを書き込む機能がある（マークアップ機能）
- 図書内の不明点や確認事項を担当者へ連絡する機能がある（指摘事項機能）
- 図書のレビュー機能がある
私が一番重視した機能は、CADデータの閲覧が可能なことです。特にNavisworksのnwdファイルを閲覧できる点が決めてでした。これにより、i-Padなどのタブレットでも、Navisworksの入っていないPCでも、nwdファイルを閲覧できる環境を整備することができました。（タブレットでは専用アプリを使用し、PCではブラウザを使用します）
また、クラウドサーバーの利点として、関係者全員（顧客、設計者、社外協力会社）が最新の原本データ（原本という言い方があってるかはかなり微妙ですが、コピーをしたデータではなく、唯一無二の本物のデータ）をいつでも見られるようになることで、古い図面をみて間違えた！というような事をなくすことができます。
さらに、データの保存場所がURLになることで、データ同士をリンクさせることが可能になりました。（例えば、図面Aの中に、図面Bへのリンクを作成してデータ連携させるなど。）
データリンクが切れないように、図面を更新するときは、ファイルを上書きするルールにしています。クラウドサーバーなので古いデータは自動的にバックアップ保存されます。
まとめ
ほぼACCの説明になってしまいましたが、Plant3Dデータをnwdデータへ変換してACCに保存することでNavisworksがなくても閲覧が可能になります。また、ACCのマークアップ機能を使うことで、nwdデータに直接朱書きすることが可能になります。
当たり前なのですが、データ保存のルール（フォルダ構造、ファイル命名規則、アクセス制限など）については、しっかりと定めないとデータがぐちゃぐちゃになって運用できませんのでご注意ください。
関係者全員でデータを共有するために、ACCのライセンスがたくさん必要になるのが唯一の欠点です（笑）
